1'' İle 8'' Borulara Uygun Akış Anahtarı - CALEFFİ - 626600
6.047,57₺ + KDV
KDV Dahil: 7.257,08₺
Kategori
Stok Kodu
CALEFFİ-626600
Garanti Süresi
24 Ay
Fiyat
108,00 € + KDV
Havale
7.184,51 TL
(%1,00 havale indirimi)

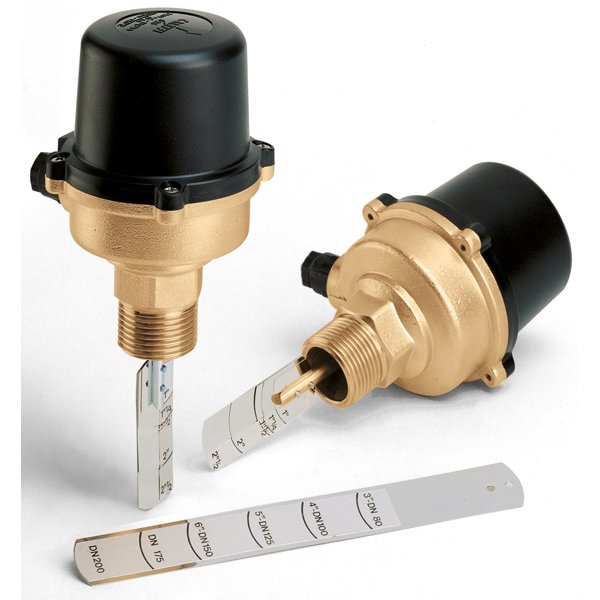

1" İle 8" Borulara Uygun Akış Anahtarı - CALEFFİ - 626600
Kullanım talimatı için tıklayınız. (İngilizce)
Akış anahtarı.
1” ila 8” borulara uygun.
250 V (ac) - 15 (5) A.
Maks. çalışma basıncı: 10 bar.
Sıcaklık aralığı: -30÷120°C.
Koruma sınıfı: IP 54.
Teknik özellikler
Malzemeler
Gövde: pirinç EN 12165 CW617N
Kapak: kendi kendine sönen polikarbon
Mikro anahtar koruma muhafazası: kendi kendine sönen polikarbon
Körük çubuğu ve körük: paslanmaz çelik
Borular için kanatçık: paslanmaz çelik
Mikro anahtar yayı: paslanmaz çelik
O-ring contalar: EPDM
Performans
Akışkan ortam: içme suyu ve glikol solüsyonları
Maks. glikol yüzdesi: %50
Maksimum çalışma basıncı: 10 bar
Ortam sıcaklık aralığı: -30÷120°C
Maks. ortam sıcaklığı: 55°C
Bağlantılar: 1" M
Boru ayarlanabilirliği/uyumluluğu: 1" ila 8" arası
Elektriksel teknik özellikler
Gerilim: 250 V
Akım: 15 (5) A
Koruma sınıfı: IP 54
İşaret: CE
Akış anahtarının sıhhi tesisat sistemlerinde kullanım örneği
Isı eşanjörleriyle anlık sıcak su üretilen sistemlerde akış anahtarının görevi, kullanıcı tarafından talep edildiğinde pompayı yönetmek ve eşanjörün primer
devresinde su sirkülasyonu sağlamaktır.
Akış anahtarının soğutma sistemi veya ısı pompasında kullanım örneği
Akış anahtarı, ekipmanın düzgün çalışması için su sirkülasyonunun kritik
önemde olduğu makineler için genel olarak faydalıdır.
Bunun tipik bir örneği, resimde gösterilen soğutma ünitesidir.
Aşağıdaki koşullardan biri meydana geldiğinde iki akış anahtarı tetiklenerek
kompresörün çalışmasını durdurur:
- kondansatörde soğutma suyu akışı yetersiz veya yok (aşırı ısınma tehlikesi)
- soğutulan suyun akışı yetersiz veya yok (evoporatörde buz oluşumu ve
sıvının kompresörün emme tarafına dönüş tehlikesi).
Çalışma prensibi
Akış anahtarı, üst tarafından ayarlanabilir bir sayaç yayına (3) bağlı bir kontrol
çubuğuyla (2) tümleşik bir kanatçık (1) içerir. Düzenek, su akımının etkisi
altında bir pimin etrafında dönerek, koruyucu bir gövde (4) içinde ihtiva
edilen bir mikro anahtarı çalıştırır. Çalışmaz durumda iken, kontra yay mikro
anahtar kontağını açık tutar. Boru sistemi içinde ortamın yükselen akış hızı
tetiklenme akış hızıyla eşit veya daha yüksek olduğunda, akışın kanatçığa
uyguladığı (1) kuvvet (5) ayar yayının (3) uyguladığı karşı kuvveti yener ve
böylece mikro anahtar kontağının kapanmasını sağlar. Azalan bir akış hızıyla
tetiklenme akış hızı değerine ulaşıldığında, akışın kanatçık üzerindeki
kuvveti ayar yayınını uyguladığı karşı kuvveti yenmek için yeterli
olmadığından kanatçık dinlenme konumuna geri döner ve mikro anahtar
kontağı açılır.
Mikro anahtar kontağının kapanması (artan akış) ve açılması (azalan akış)
için tetiklenme değerleri ayar vidası (6) ile değiştirilebilir.
Kullanım talimatı için tıklayınız. (İngilizce)
