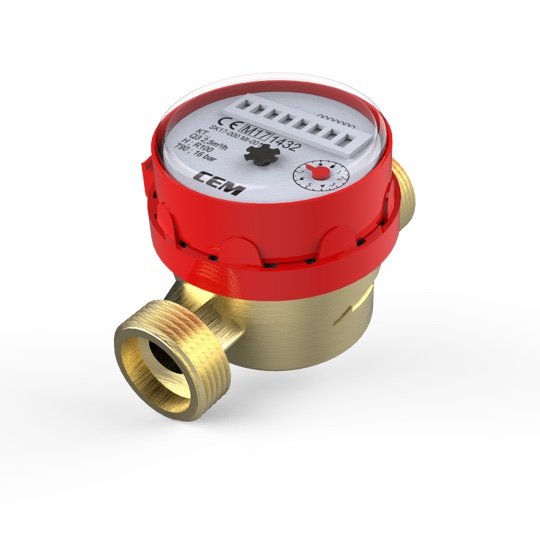

DN20 Kuru Tip Tek Hüzmeli Sıcak Su Sayacı - M-Bus Modüllü - CEM - KT13
Kategori
Marka
Stok Kodu
CEM-DN20-KT13S
Garanti Süresi
24 Ay
Fiyat
40,00 EUR + KDV
Havale
1.662,70 TL
(%1,00 havale indirimi)
313,51 TL den başlayan taksitlerle!
1.679,49 TL
DN20 Kuru Tip Tek Hüzmeli Sıcak Su Sayacı - MBUS - CEM - KT13
- MID ve GOST direktiflerine uygun
- Tek hüzmeli, kuru tip
- Vakumlu, toz ve buharlanmaya karşı korumalı mekanizma
- Manyetik müdahaleye karşı korumalı
- 360⁰ dönebilen yazıcı grubu ile kolay okuma imkanı
- Optik okumaya uygun
- Korozyona dayanıklı pirinç gövde
- Tüm parçaları su ile temasa uygun malzemeden imal
- 99999 m³ kayıt kapasitesi
- Safir taşlı yataklama ile uzun ömürlü çalışma
- Opsiyonel olarak PULSE çıkış modülü ekleyebilme
Mbus Haberleşmesi
- Herhangi bir M-Bus converter üzernden ver akışı sağlar.
- Açık M-Bus protokolü sayesnde hafızada tutulan bilgilere doğrudan erişim izni verir.
- Chazda birincil ve ikncil adresler bulunmaktadır. Birincil adresler fabrika ayarı olarak "000" , ikncil adresler ise sayaç
kapağında bulunan seri numarası le aynıdır.
- M-Bus hat gerilim en yüksek 36 Vdc ve en düşük 24 Vdc gerilim seviyesinde olmalıdır. Gerilim düşümü 12 Vdc den fazla
olmamalıdır. Aksi takdirde sayaçlar M-Bus hattı üzernden okunamayabilir.
- Maksimum M-Bus hat uzunluğu ; hatta bağlı sayaç sayısı, baudrate hızı , hattaki gerilim düşümü le değişmektedir.
- Mbus hat bağlantı tipleri :
Cem Su Sayacı Genel Bilgiler
Bu ürün temiz içme ve kullanma suyunun tüketilen miktarının ölçülmesi, kaydedilmesi ve gösterilmesini sağlar.
Ürün ilgili yasal mevzuatlar çerçevesinde üretilmiştir.
Sayaçlar ölçüm metodu olarak hız esaslı veya hacim esaslı olabildiği gibi yapısal olarak farklılıklar ( Tek/Çok hüzmeli, Kuru/Yaş
tip mekanizmalı ) ve hassasiyetler ( R100/R125/R160...vb) gösterebilmektedir.
Tüketimi gösterilen su miktarının gözle okunabilmesine ve/veya opsiyonel olarak elektronik sistemlerle iletşm kurabilmesine
olanak verir.
Bu ürün tanımlı çalışma koşullarına dayanım açısından büyük önem vererek tasarlanmış ve üretilmiştir. Bununla birlikte uygun
koşullarda kullanılmadığı taktirde her cihazda olabileceği gibi olumsuz durumlara ( su basması ve buna bağlı yapısal
bozulmalar, elektrik kaçakları, ıslanma vb ) neden olma tehlikesi bulunmaktadır.
Sayaçların kullanım ömrü boyunca ölçüm hassasiyetini kaybetmeden güvenli şekilde çalışabilmesi için bu kılavuzda yer alan
tüm hususlara uyulmalıdır. Aksi taktirde ürünün doğru çalışmamasına veya bozulmasına yol açabileceğinden garanti kapsamı
dışında kalacaktır.
Cem Su Sayacı Özellikler
- Kuru tip mekanizmalı modellerde vakumlu yazıcı grubu
- Yaş tip mekanizmalı modellerde gliserinli yazıcı grubu
- Vida bağlantılı modellerde korozyona dayanıklı pirinç gövde
- Flanş bağlantılı modellerde korozyona dayanıklı GG 25 çelik döküm gövde
- Elektrostatik toz boya kaplanmış gövde
- Manyetik müdahaleye karşı korumalı
- Tüm parçalar su ile temasa uygun
- Okuma kolaylığı için 180° açılabilen ve 360° dönebilen kapak veya yazıcı grubu
- 99999 m³ veya 9999 m³ kayıt kapasitesi
- Safir taşlı yataklama ile uzun ömürlü çalışma
- Opsyonel olarak Pulse, Mbus ve Wreless Mbus donanımı le uzaktan okumaya uygun
- Modele göre tek hüzmeli, çok hüzmeli veya hacim esaslı ölçüm teknolojisi
Cem Su Sayacı Montaj
- Sayaç kullanma şartlarına uygun olarak seçilmelidir.
- Sayacın tesisata bağlanması deneyimli kişiler tarafından yapılmalıdır.
- Sayacın üzerinde bulunan basınç sınıfı, sıcaklık sınıfı, debi değerler ve montaj şekli bilgilerine dikkat edilmelidir.
- Sayacın montajının yapılacağı yer dış atmosfer tesirlerinden ( buzlanma, yağmur, çamur vb. ) korunmuş bir yer olmalıdır.
- Montajın yapıldığı yer, montaj ve arıza durumlarında olası su kaçaklarının elektrik şebekesi, bina içi kaplama malzemeler, insanların yürüme yollarında oluşturabileceği kayganlık vb etkiler düşünülerek seçilmelidir.
- Montaj yapılmadan önce boru tesisatı içerindeki yabancı maddeler ( harç, demir talaşları,keten, teflon bant, yapıştırıcı kimyasallar ve boya gibi ) temizlenmelidir.
- Boru tesisatında suyun akış yönü belirlenmeli ve sayaç üzerindeki ok işareti su akış yönünü gösterecek şekilde montaj edilmelidir.
- Boru tesisatının çapı sayacın anma çapına (DN) eşit olmalıdır.
- Sayacın tesisata montajında su sayacı bağlantı rekoru kullanılmalı ve direkt olarak vana, dirsek gibi tesisat elemanları bağlanmamalıdır.
- Pompa kullanılan tesisat tiplerinde sayacın bağlanacağı yerin pompadan etkilenmeyecek kadar uzak olmasına dikkat edilmelidir.
- Sayaç sabit duran boru hattı üzerine montaj edilmeli, esnek boru hortum vb. tesisatlara montaj edilmemelidir.
- Sayacın bağlanacağı tesisat hattında sürekli olarak ani düşen ve yükselen basınç ( koç darbesi ) olmamalıdır. Bu durumda sayaç su akışı olmasa dahi ivmelenmeden dolayı oluşan dönüşü tüketim olarak kaydedebilir.
- Çekvalf ile teçhiz edilmiş sayaçların geri su akışını önlemesi için en az 0,5 bar basınç altında çalışması gerekmektedir.
- Montaj esnasında sayacın gövdesi üzerinden anahtar le tutulmamalıdır, elle hizalanmalı ve oynar başlı rekorlardan anahtar ile tutularak bağlanmalıdır.
- Sayacın bağlantı yönü metrolojik özelliğine ve bağlantı şeklinde belirtilen kriterlere uygun olmalıdır.
- Sayacın montajında aşağıda belirtilen standartlarda belirtilen kriterler dikkate alınmalıdır ;
TS EN 14154-2 Su sayaçları - Bölüm 2: Tesisata yerleştirme ve kullanım şartları
TS EN ISO 4064-5 Soğuk içme suyu ve sıcak su için su sayaçları - Bölüm 5: Kurulum gereksinimleri
