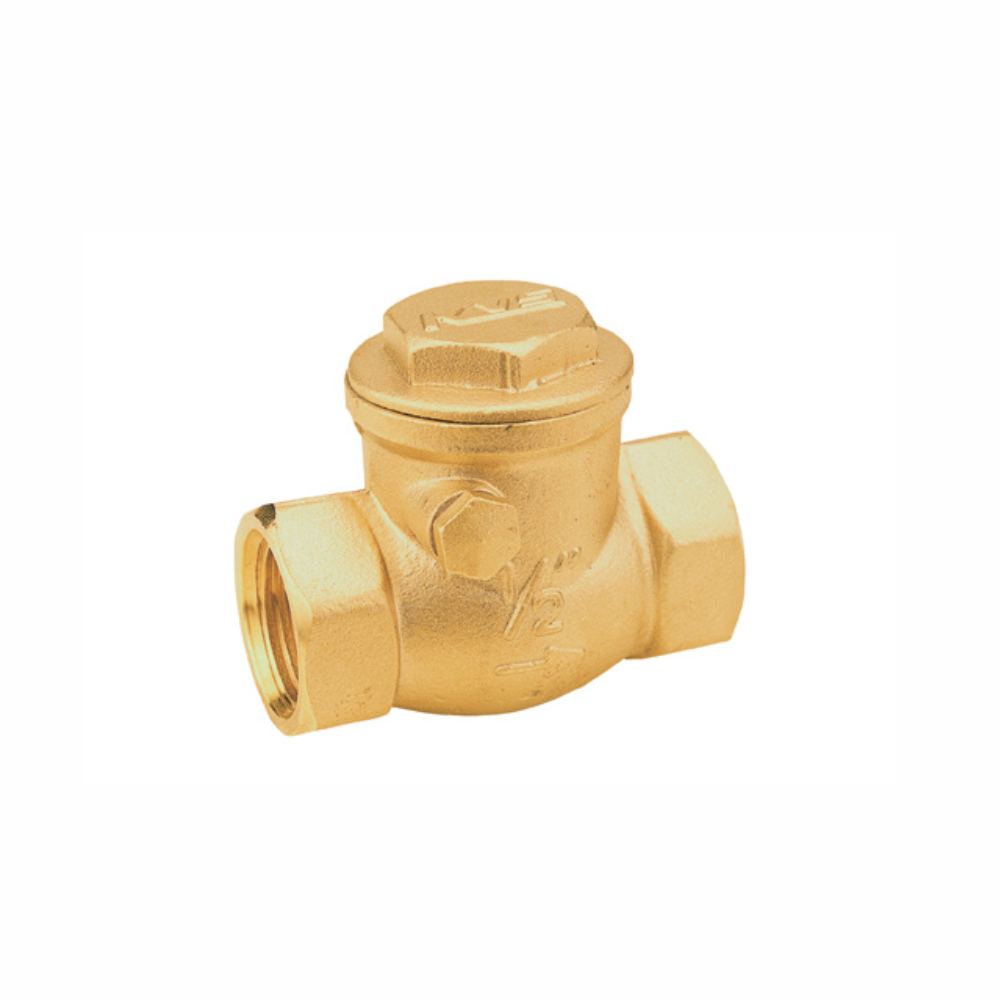

NVS Çalparalı Çekvalf - (Yatay)
Bir çalpara çekvalf bir menteşe ve şaft üzerinde sallanan bir diskten oluşur.
Disk, ileri akış sağlamak için sallanır ve akış durdurulduğunda, disk geri akışı engellemek için sit yüzeyine geri oturur.
Diskin ağırlığı ve dönüş akışı vananın kapatma karakteristikleri üzerinde bir etkiye sahiptir.
Bir çalpara çekvalf bir menteşe ve şaft üzerinde sallanan bir diskten oluşur.
Disk, ileri akış sağlamak için sallanır ve akış durdurulduğunda, disk geri akışı engellemek için sit yüzeyine geri oturur.
Diskin ağırlığı ve dönüş akışı vananın kapatma karakteristikleri üzerinde bir etkiye sahiptir.
Çalparlı Çekvalf, özellikle su ve sıvı sistemlerinde kullanılan, geri akışı önleyen bir çekvalf (non-return valve) türüdür. "Çalparlı" olarak adlandırılması, vananın ani kapanma sırasında çarpma sesi (çalpar) çıkarmasından kaynaklanır.
Çalparlı Çekvalf Nedir?
- Görevi: Sıvı veya gaz akışının tek yönlü olmasını sağlar, ters akışı engeller.
- Çalışma Prensibi: Basınç düştüğünde veya akış yön değiştirdiğinde otomatik olarak kapanır. Kapanma anında çarpma etkisiyle "çalpar" sesi çıkarır.
- Kullanım Alanları:
- Su şebekeleri,
- Hidrofor sistemleri,
- Pompa çıkış hatları,
- Endüstriyel sıvı taşıma sistemleri.
Çalparlı Çekvalf vs. Normal Çekvalf
|
Özellik |
Çalparlı Çekvalf |
Klasik Çekvalf (Yaylı/Sessiz) |
|
Kapanma Hızı |
Ani (hızlı) |
Yavaş (yay kontrollü) |
|
Ses |
Çarpma sesi ("çalpar") |
Sessiz |
|
Su Darbesi Riski |
Yüksek |
Düşük |
|
Maliyet |
Daha ucuz |
Nispeten pahalı |
Avantajları ve Dezavantajları
✔ Avantajlar:
- Basit ve dayanıklı tasarım,
- Ucuz maliyet,
- Yüksek basınçlı sistemlerde etkili.
✖ Dezavantajlar:
- Su darbesi (water hammer) riski (ani kapanma nedeniyle borularda hasar oluşturabilir),
- Gürültülü çalışma,
- Yaylı çekvalflere göre daha kısa ömürlü.
Çalparlı Çekvalf Seçerken Dikkat Edilmesi Gerekenler
- Basınç Sınıfı: Sistem basıncına uygun olmalı (PN10, PN16 gibi).
- Malzeme: Pirinç, dökme demir veya paslanmaz çelik seçenekleri mevcut.
- Bağlantı Tipi: Flanşlı, dişli veya kaynaklı bağlantılar.
- Sessiz Alternatifler: Su darbesi riski varsa yaylı çekvalf tercih edilebilir.
Bakım ve Arıza Belirtileri
- Sızıntı: Conta aşınması veya vana gövdesinde çatlak.
- Ters Akış: Kapanma mekanizması arızalı (kirlenme veya mekanik hasar).
- Aşırı Gürültü: Vanada tıkanma veya aşırı basınç dalgası.
Öneri: Su darbesi riski yüksek sistemlerde (apartman hidroforu, büyük pompa istasyonları) yaylı çekvalf kullanımı daha güvenlidir.
| ÜRÜN KODU | ÖLÇÜ | KOLİ | FİYAT |
| 5345 | 1/2" | 150 | 233,50 TL + KDV |
| 5346 | 3/4" | 100 | 305,00 TL + KDV |
| 5347 | 1" | 60 | 441,00 TL + KDV |
| 5348 | 1 1/4" | 50 | 702,50 TL + KDV |
| 5349 | 1 1/2" | 35 | 944,50 TL + KDV |
| 5350 | 2" | 25 | 1376,50 TL + KDV |
| 5351 | 2 1/2" | 12 | 2550,00 TL + KDV |
| 5352 | 3" | 6 | 2943,00 TL + KDV |
| 5353 | 4" | 4 | 5.847 TL + KDV |
